CYS - Cylindrical shank extensions - ERS

Cylindrical shank - ER Mini

Part No.	Product Name	D1	L	L1	G	d.	Size	Nut	Clamping range	Kgs	Group
F1CY12X-ERM11055	CYS12 ER MINI 11 055	16	55	30	-	12	ER11 M	F15500-11ERM	0.5 - 7.0	0.1	A
F1CY12X-ERM11100	CYS12 ER MINI 11 100	16	100	30	-	12	ER11 M	F15500-11ERM	0.5 - 7.0	0.90	A
F1CY16X-ERM11100	CYS16 ER MINI 11 100	16	100	22	M6	16	ER11 M	F15500-11ERM	0.5 - 7.0	0.15	A
F1CY16X-ERM16100	CYS16 ER MINI 16 100	22	100	40	M6	16	ER16 M	F15500-16ERM	0.5 – 10.0	0.2	A
F1CY16X-ERM16150	CYS16 ER MINI 16 150	22	150	40	M6	16	ER16 M	F15500-16ERM	0.5 – 10.0	0.26	A
F1CY16X-ERM16200	CYS16 ER MINI 16 200	22	200	40	M6	16	ER16 M	F15500-16ERM	0.5 – 10.0	0.34	A
F1CY20X-ERM20100	CYS20 ER MINI 20 100	28	100	42	M12	20	ER20 M	F15500-20ERM	1.0 – 13.0	0.4	A
F1CY20X-ERM20150	CYS20 ER MINI 20 150	28	150	42	M12	20	ER20 M	F15500-20ERM	1.0 – 13.0	0.44	A
F1CY20X-ERM20200	CYS20 ER MINI 20 200	28	200	42	M12	20	ER20 M	F15500-20ERM	1.0 – 13.0	0.53	A
F1CY25X-ERM25100	CYS25 ER MINI 25 100	35	100	32	M12	25	ER25 M	F15500-25ERM	1.0 – 16.0	0.5	A
F1CY25X-ERM25150	CYS25 ER MINI 25 150	35	150	32	M12	25	ER25 M	F15500-25ERM	1.0 – 16.0	0.65	A
F1CY25X-ERM25200	CYS25 ER MINI 25 200	35	200	32	M12	25	ER25 M	F15500-25ERM	1.0 – 16.0	0.81	A

Cylindrical shank - ER

Part No.	Product Name	D1	L	L1	G	d.	Size	Nut	Clamping range	Kgs	Group
F1CY12X-ERS11100	CYS12 ER 11 100	19	100	30	-	12	ER11	F15500-11ERH	0.5 - 7.0	0.1	A
F1CY12X-ERS11150	CYS12 ER 11 150	19	150	30	-	12	ER11	F15500-11ERH	0.5 - 7.0	0.16	A
F1CY16X-ERS11150	CYS16 ER 11 150	19	150	30	-	16	ER11	F15500-11ERH	0.5 - 7.0	0.2	A
F1CY16X-ERS16060	CYS16 ER 16 060	28	60	45	M8	16	ER16	F15500-16ERH	0.5 – 10.0	0.2	A
F1CY16X-ERS16100	CYS16 ER 16 100	28	100	45	M8	16	ER16	F15500-16ERH	0.5 – 10.0	0.2	A
F1CY16X-ERS16150	CYS16 ER 16 150	28	150	45	M8	16	ER16	F15500-16ERH	0.5 – 10.0	0.3	A
F1CY20X-ERS20060	CYS20 ER 20 060	35	60	52	M8	20	ER20	F15500-20ERS	1.0 – 13.0	0.3	A
F1CY20X-ERS20100	CYS20 ER 20 100	35	100	52	M8	20	ER20	F15500-20ERS	1.0 – 13.0	0.3	A
F1CY20X-ERS20150	CYS20 ER 20 150	35	150	52	M8	20	ER20	F15500-20ERS	1.0 – 13.0	0.4	A
F1CY25X-ERS25060	CYS25 ER 25 060	42	60	55	M12	25	ER25	F15500-25ERS	1.0 – 16.0	0.5	A
F1CY25X-ERS25100	CYS25 ER 25 100	42	100	55	M12	25	ER25	F15500-25ERS	1.0 – 16.0	0.6	A
F1CY25X-ERS25200	CYS25 ER 25 200	42	200	55	M12	25	ER25	F15500-25ERS	1.0 – 16.0	0.81	A

Spares

Part No.	L	G
F1SCWM-20M06	20	M6
F1SCWM-20M08	20	M8
F1SCWM-20M12	20	M12
F1SCWM-20M10	20	M10

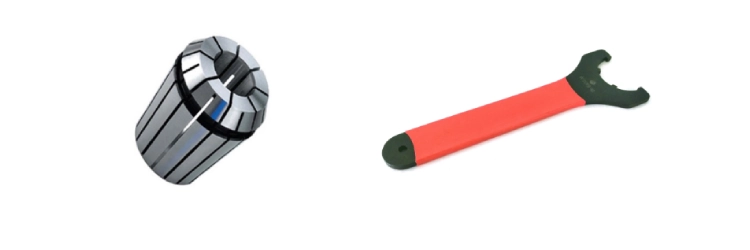

Accessories
